Csővezetékek megfúrására szolgáló készülék
Gáz-, lég- és vizvezetéki hálózatoknál gyakran előjön, hogy uj csatlakozások kiépitési czéljából a cső megfúrása válik szükségessé. Legközelebb éppen a budapesti hálózat bővitésénél vált szükségessé az uj vezetékrészek csatlakoztatása, ami miatt a pesti kerületekben nehány napig vizhiánnyal is számolni kellett.
Ez ideig csapok és szelepek számára a közönséges kerepelő fúrót használták. Az alábbiakban ismertetett készülékek az emlitett czélra igen jól beválnak, különösen pedig földalatti vezetékeknél, mivel egy mozgatható láncz segitségével bárhol alkalmazhatók.

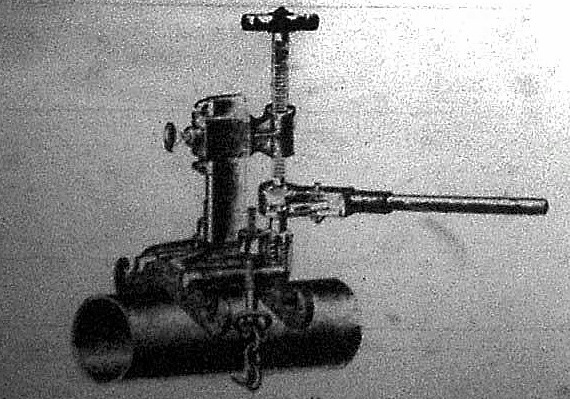

Az első kivitel oly gáz-, lég vagy vizvezetéki csövek megfúrására szolgál, melyekben nincs belső tulnyomás. A készülék nyeregszerüen lesz a csőre illesztve és csavarok s egy láncz által odaerősitve.
A csavarok és a láncz erős megválasztása által beztositjuk a készülék állását bármely helyzetben, úgy hogy az elcsuszás s ennek folytán a ferde furás ki van zárva.
A fúró eszközt egy erős kerepelő fúró fogadja be; mihelyt a fúró hegye a cső falán áthatolt, azonnal a megfelelő gépcsavart is belemetszi.

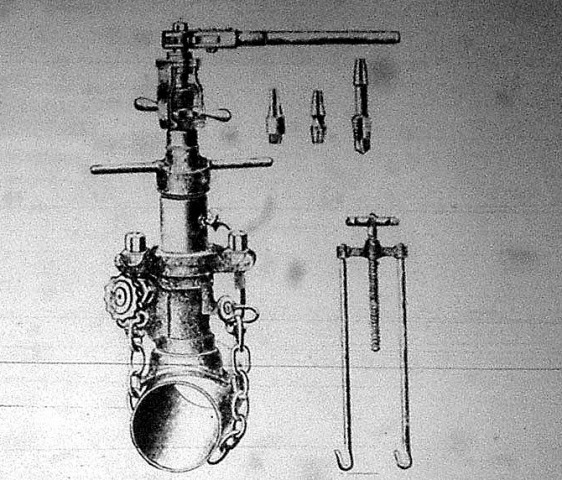

Nyomás alatt álló csövek megfurására különleges szerkezetekre van szükség, behogy a falvastagság áttörése után a fúró visszadobassék. Emlitett czélból a kerepelő fúró egy vizáthatlan hosszu csőalaku tömitőszelenczében vezettetik.
Hasonlóképen az ábrán látható nyerges rész is jól tömitendő és a lánczcsavarok által erősen meghuzandó.
A nagy nyomások alatt álló csövek megfurására szolgáló készülékhez egy biztositó emeltyű is tartozik, úgy hogy a munka mintegy 10 atm.nyomásig egész könnyedén elvégezhető.
A leirt szerkezeteket Barthel K. chemnitzi armatura-gyár késziti.
