1915 | Március

Háti zsákban hordozható szikratáviró-berendezés

Igen elmés, könnyen szállítható és a gyakorlatban is igen jól használható szikratáviró-berendezést szerkesztett és állított össze legújabban a Gesellschaft für drahtlose Telegraphie, vagy rövidebben Telefunken-társaság s azt „Tornisterstation” néven hozta forgalomba. Az egész berendezés főelőnye könnyű volta, úgy, hogy az egész berendezést öt-hat ember kényelmesen szállíthatja.



Éppen ezen könnyű szállithatóság teszi alkalmassá arra, hogy a katonaság felderítéseknél és biztonsági szolgálatainál sikerrel felhasználhassa. Nagyobb gyalogos patrouillok és előörscsapatok, kisebb partra szállt tengerész-különítmények munkáját nagyban elősegíti és megkönnyíti ez a fontos berendezés, mert ennek segélyével állandóan összeköttetésben maradnak a főcsapattal s nagyon értékes, nem egyszer az egész főcsapat további sorsára döntőleg ható észleleteiket minden időveszteség nélkül azonnal továbbíthatják a felsőbb parancsnokságokhoz.



De nemcsak katonai szempontból fontos a készülék, hanem tudományos czélra, így expeditióknál, nagyobb kirándulásoknál is sikerrel használható. A készülék ismertetését az alábbiakban foglalhatom össze.



Maga a készülék kb. 20 kg súlyu, így a gyalogos csapatok háti bőröndjének, vagy borjújának súlyát sem éri el. A készülék adó- és vevőberendezésből áll, a melyekhez még a légvezeték, ellensúly, tartóállványok és a szállításhoz szükséges kosarak, bőröndök is tartoznak. Az adóállomás számára a szükséges energiát egy kis mágneses induktor szolgáltatja (l. 1. ábrán a), a melyet alkalmasan szerkesztett hajtókészülékkel két ember kézzel hajt (l. 1. és 2. ábrákon b). Hajtás közben a fordulat számát a mágneses induktorra szerelt fordulatszámmérő, tachometer (l. 1. ábrán c) mutatja. Úgy a hajtókészülék gyorsan és könnyen szétszedhető és rászerelhető egy aluminiumlapra, melyet pár percz alatt hátizsákba téve, két szíjjal vállra lehet venni és kényelmesen szállítani. Úgy az adó-, mint a vevőállomás berendezéseit oly aluminiumszekrényben helyezik el, a melynek faszéle van.



Az adóállomás áll az antenna számára szükséges magas feszültségű transformátorból, condensatorból szikraközből, primärtekercsből, primärvariometerből, a melylyel az antennából kiinduló elektromos hullámok hosszának változtatása eszközölhető, az ellensúlyba iktatott finom ampéremeterből és kikapcsolóból.



A felvevőkészülék 250-1200 m-es elektromos hullámok felfogására alkalmas. A készülék az elektromos hullámok jelzésére két db kontaktdetectorral van felszerelve, a melyeket egy kikapcsoló útján az antenna áramköréből ki és be lehet iktatni. Van még a felvevőkészüléken egy másik kapcsoló is, a melylyel az antenna, majd az adó, majd pedig a vevőkészülékek áramkörébe kapcsolható. A felvételnél ugyanis az adóállomás mágneses induktora a kikapcsoló elmozdításánál az áramkörből automatice kirekesztődik, hogy a helyét a detector foglalja el, míg a sürgöny leadásánál fordított lesz a helyzet.

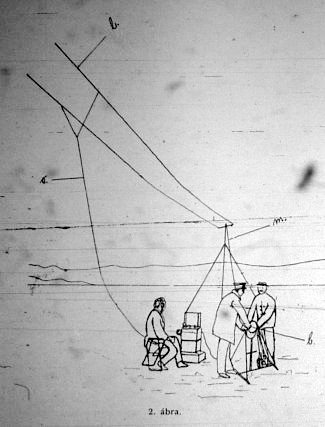

A leadáskor használt elektromos hullám hosszának pontos ellenőrzésére egy különbözőképen szóló hangjelzőkészülék szolgál, míg a felvevőkészülékek hibátlan működését az áramkörbe iktatott elektromos csengőnek megszólalása mutatja. A légvezeték T-alakú vízszintes-, vagy hajó-antenna, melyet két darab, egyenkint 9 m magas s egymásba tolható fémállvány között lehet igen könnyen kifeszíteni (l. 2. ábrán m).



A két állványt oly ügyesen össze lehet egymásba tolni, hogy az egész 1-5 m hosszú lesz és 9 kg összsúlyú s ez nagyban elősegíti könnyebb szállíthatóságát. Úgy az antenna (l. 2. ábrán l), mint az ellensúly két szál bronczdrótból áll, a melyek egyenlő méretűek. A két drótot két darab 1.8 m-re széthúzható aczélcső tartja egymástól távol. A bronczdrótok az aczélcsövektől tojásalakú porczellándarabokkal vannak elszigetelve. A készülékhez haladó levezetősodrony (l. 2. ábrán o) úgy az antennából, mint az ellensúlyból, azok középső részéből indul ki. Az antennát, ellensúlyt, a két fémállványt és még egyéb mellékes alkotórészeket egy fonott kosárba lehet csomagolni, a melynek külső részét vizáthatlan szövet borítja s szíjakkal a hátra vehető. Az összes készülékek antennával, ellensúlylyal, állványokkal és minden egyéb szükséges eszközökkel együtt két fonott kosárba pakolhatók, a melyeknek 100 kg az összsúlya.



Az állványokat vászonnal is be lehet vonni és szíjjal ellátva, mint a fegyvert lehet a vállon hordozni. A készülékek felállításához csekély hely elégséges. Elég egy erdőtisztás, vagy út, hogy az antenna az út hosszával párhuzamosan felállítható legyen, sőt az antennát szükség esetén a legkisebb területre is könnyű szerrel be lehet állítani.



Az egész állomás jól begyakorolt legénységgel 15 percz alatt üzembe hozható és hatástávolsága kb. 25-50 km. 10 perczig tartó állandó használatnál két ember az elektromos áram termelésénél egy cseppet sem erőlteti meg magát s ily módon állandó üzemben tartása sem okozhat nagyobb gondot és kellemetlenséget. Rossz időben sátort is lehet a készülékek fölé húzni, azonban a sátoralkotórészek hordozására ilyen esetben egy emberre okvetlenül szükség van. A sátorral is felszerelhető teljes állomás hordozásához összesen hat emberre van szükség.
