1908 | December

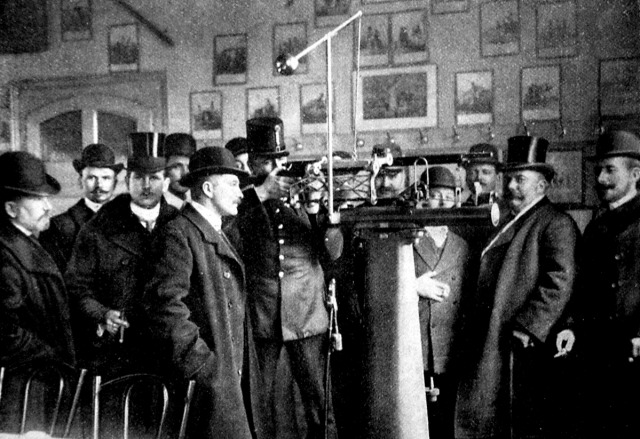

A sub-target gép

Szemere Miklós szentlőrinczi lövőterén a lövősport iránt érdeklődőknak a minap igen érdekes látnivalókban volt részük. A subtarget elnevezésű amerikai gép bemutatása volt czélja az összejövetelnek. A bemutatás megelőző ujsághirek olyan gépről tettek emlitést, a mely golyó kilövése nélkül önműködőleg megmutatja nekünk azt, hogy hová találtunk volna, ha lőttünk volna.

Valósággal ez is egyik czélja a gépnek, de nem csupán ez, mert első sorban a czélzás oktatására, a czélzásnál követendő eljárás gyors megtanulására való, tehát tanítási és tanulási eszköz. Berendezése folytán azonban arra is alkalmas, hogyha bármely hozzá erősített és meg nem töltött puskát elcsattantunk, megmutatja nekünk azt, hogy a lövés pillanatában, jobban mondva abban a pillanatban, mikor a golyó a puskacsövet elhagyta volna, lövésünk iránya a czélponttól mely irányban tért volna el.

A sub-target gép szerkezete röviden a következő:

Szilárdan álló állványon egy a puska természetes sulyára kiegyensúlyozott, lefelé és felfelé kinyuló két-két karral ellátott széles fémkamó van, melynek két lenyúló karjára a puska vízszintesen rá van szerelve.

A széles kamó két felső ágával forgathatóan egy körülbelül hátsó harmadában alátámasztott vízszintes tengelyre van ráhuzva. A kamó két lenyuló karjának szerkezete olyan, hogy a rajta megerősített puskát függőleges és ferde síkok irányában, valamint szükség esetén vízszintes síkban is mozgathatjuk, tehát épen úgy, a hogy a puskával szabadkézből való lövésnél is teszünk.

A kétkarú emeltyűt képező tengely elülső végéhez golyós izület segitségével egy hegyén rövid tűvel végződő s körülbelül 3-4 mm. vastag, a golyós izület előtt szintén alátámasztott fémpálcza van erősítve, a mely a golyós izületből mint kiinduló pontból, hegyével szintén mozgatható ugyan, de eredeti rögzített helyzetében a gépre alkalmazott puska irányvonalával* mértanilag párhuzamos.

A fémpálcza tűhegye előtt néhány miliméterre annak a czéltáblának kisebbített mása áll, a melyre a puskával czélozni akarunk. A czéltábla mögött egy rugóval felszerelt s a talpazatba vájt kis horonyban a tű hegye felé mozgó fémtáblácska van, a melybe a kisebbített czéltáblát betolhatjuk.

Ezen fémtáblácskának egy kis nyulványához drót van erősítve, a mely egy burokban előre-hátra mozog. A drót másik vége a puska elcsattantó készülékhez van erősítve.

Ezen berendezés kamón föl, le vagy oldalt és ferde irányban mozgatható puskát a távolabb levő nagy czéltáblára czélba emeljük, akkor a tengely folytatásául szolgáló fémpálcza elülső hegye az átvitelt közvetítő emeltyű-szerkezet következtében a kis czéltábla előtt ugyanazon mozgásokat mutatja, a melyeket a puska elülső vége, vagyis a puska cső-torkolata a karok reszketése, vagy a helytelen czélratartás következtében tesz.

Ha a puska irányvonala pontosan és szilárdan a nagy czéltábla czélfeketéjére van irányozva, akkor a fémpálcza hegye is pontosan és szilárdan az előtte lévő kisebbített czéltábla feketéjére, tehát a czélpontra mutat; röviden a kis fémpálcza érzékíti szemünk előtt mindazon hibákat, a melyeket a czélzásnál elkövetünk, s megmutatja azt is, a mikor helyesen czélozunk.

Ha azt akarjuk látni, hogy abban a pillanatban, mikor a puskát elsütjük, irányvonalunk (czélzásunk) a czélponttól mely irányban tért el (akár helytelen czélzás, akár karjaink reszketése következtében) akkor a puskát czélbavétel (irányzás) után elsütjük. A puska elsütő készülékéhez erősített drótot ezzel mozgásba hozzuk, a mely mozgás a kisebbitett czéltáblát, a melynek lemezéhez a drót másik vége van erősítve, a fémpálcza tűjéhez löki úgy, hogy a tű a kis czéltábla megfelelő helyén kis lyukat ejt.

Ha a lövés pillanatában helyesen czéloztunk, ez a lyuk a czélpontban lesz, ha nem czéloztunk helyesen, akkor megfelelő eltérést mutat.

* Irányvonalon azt a képzelt vonalat értjük, mely a nézőke közepe, a czélgömb teteje és a czélpont között van. Az irányvonalat akkor nyerjük, ha czélozunk.

<<
<
